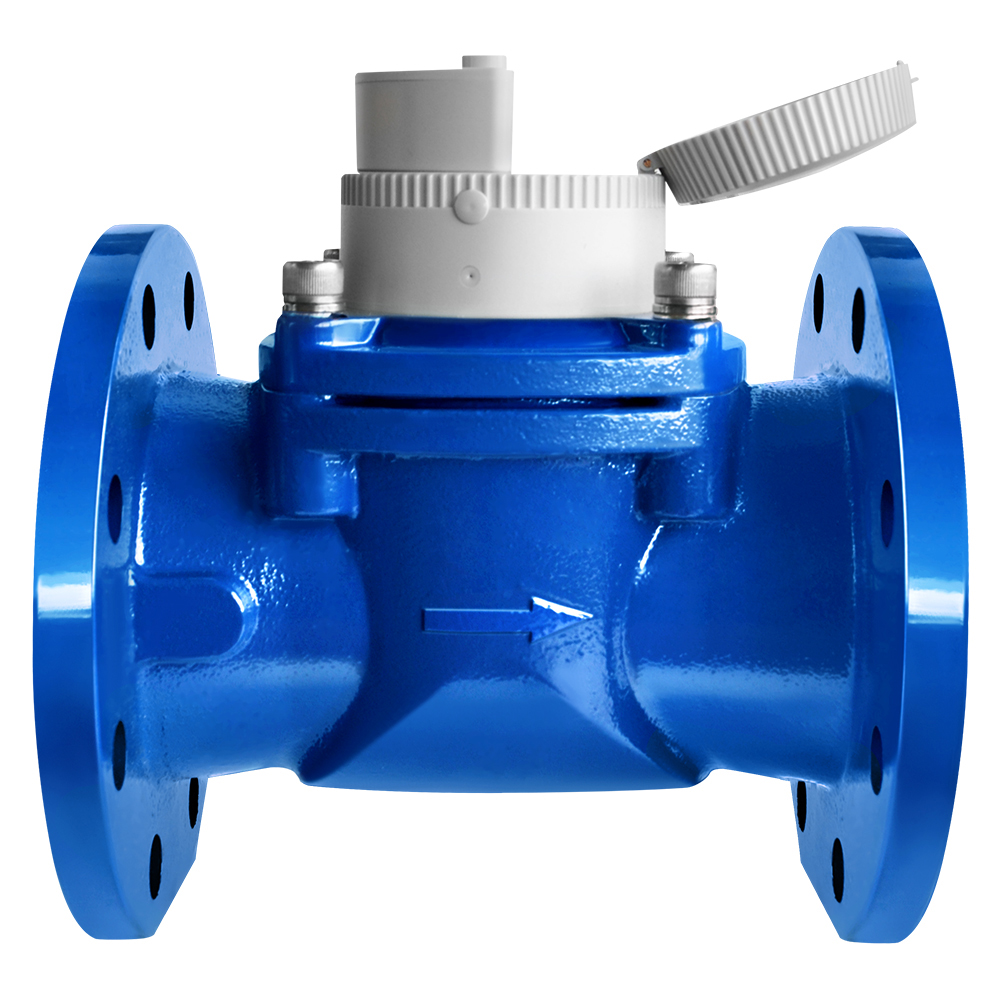

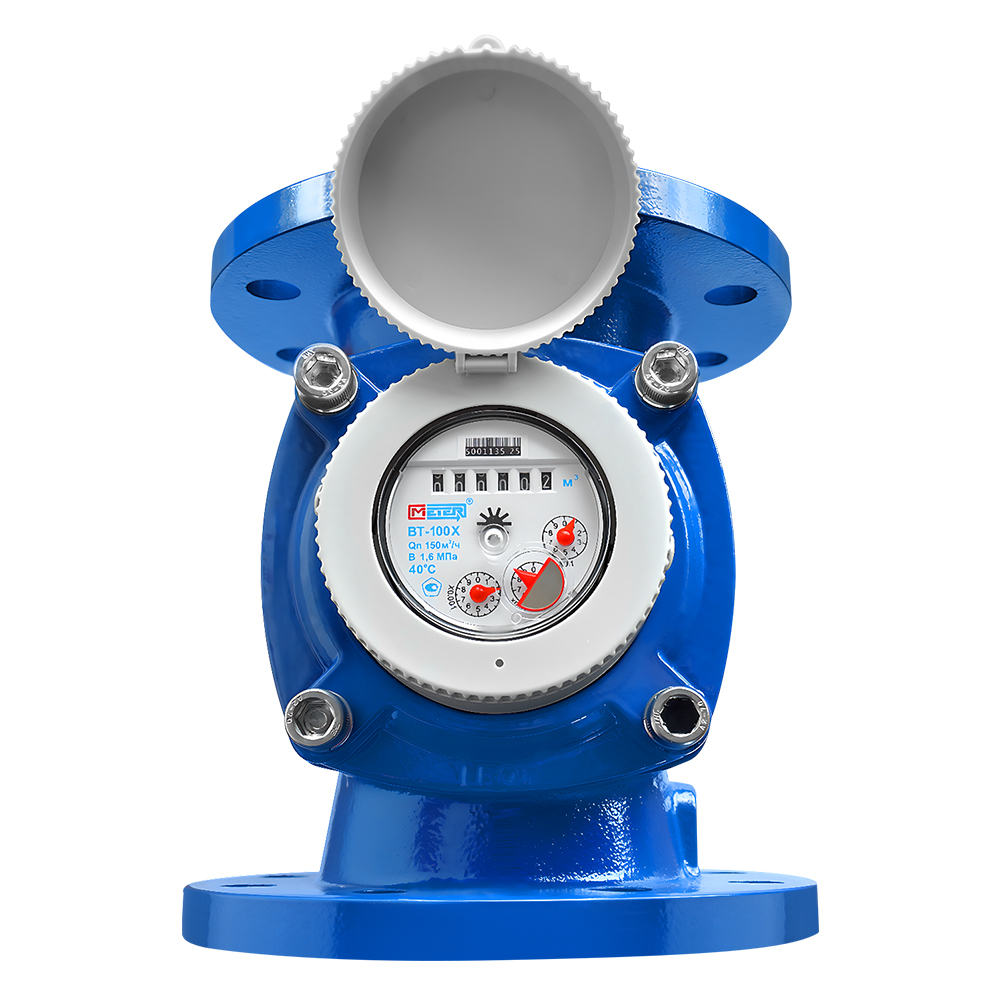

Счетчик воды МЕТЕР ВТ-100Х (МДИ)

Счетчик воды турбинный МЕТЕР ВТ-100Х МДИ предназначен для измерения объёма холодной питьевой и сетевой воды, протекающей по трубопроводу, при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).

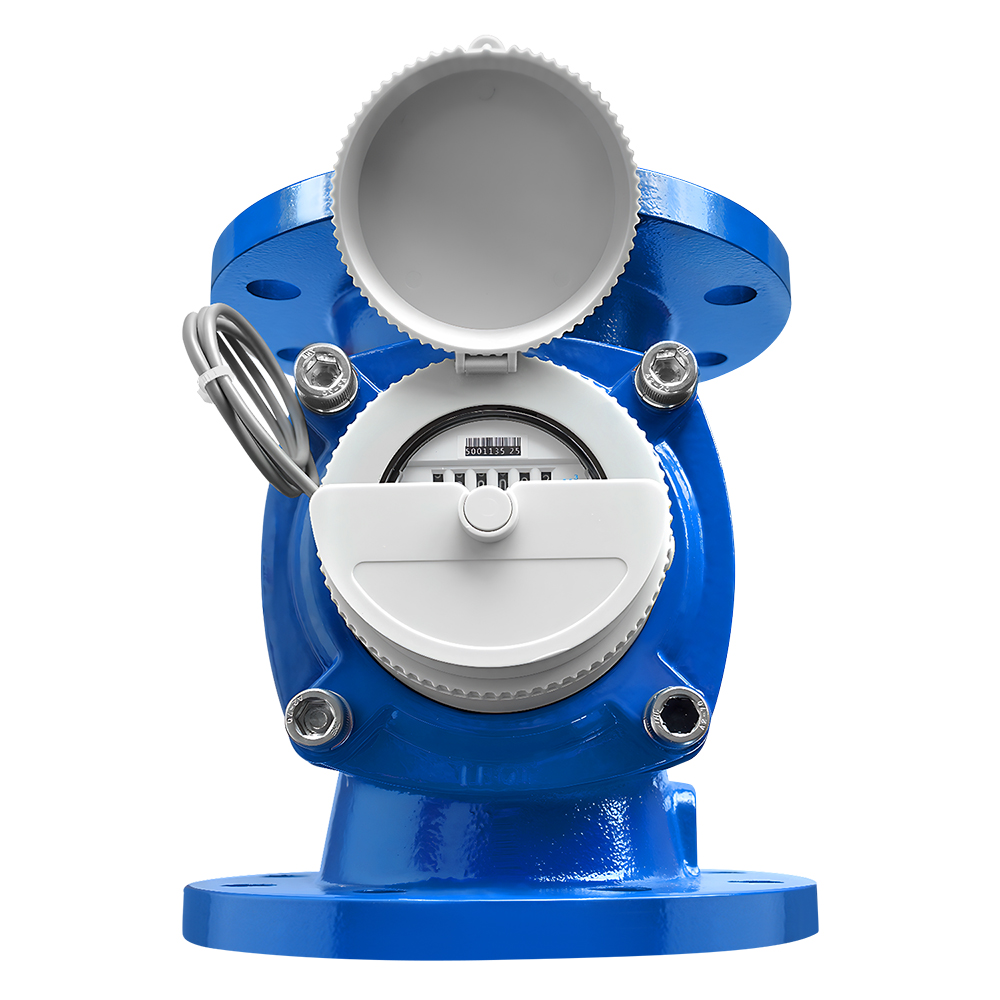

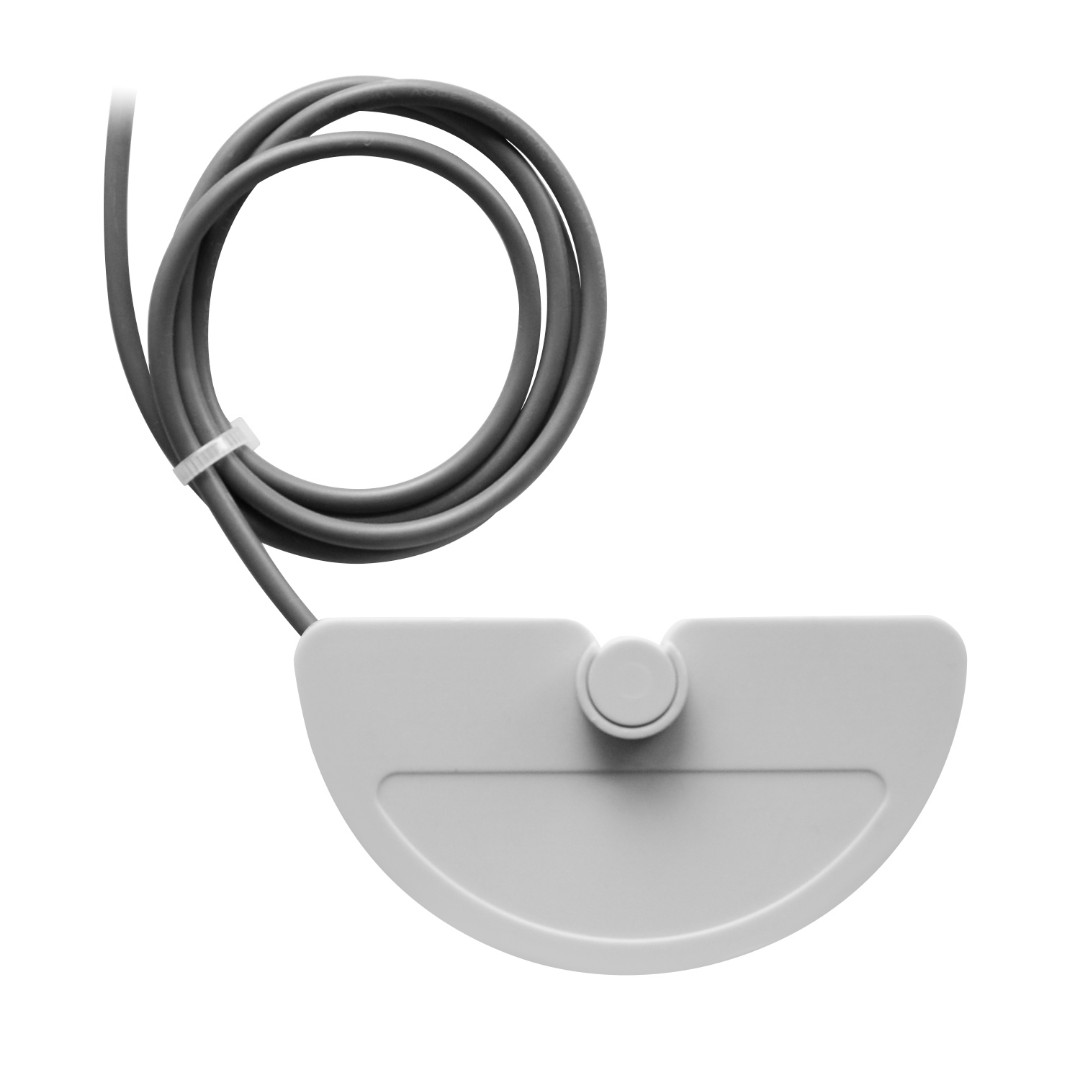

Оснащен модулем датчика импульсов (МДИ), предназначен для дистанционной передачи данных в автоматизированную систему учета энергоресурсов. Цена импульса 0,01 м3/имп. Принцип действия модуля - индукционный, заключается в определении количества оборотов и направления вращения (соответствующего прямому или обратному поток воды) металлического сектора, штатно установленного на стрелочном указателе счетного механизма. Зафиксировав оборот металлического сектора, модуль генерирует импульс на одном из импульсных выходов.

Модуль имеет два импульсных выхода:

  • - Первый выход выдает импульсы пропорционально объему воды, протекшему в прямом направлении;
  • - Второй выход выдает импульсы пропорционально объему воды, протекшему в обратном направлении.

Модуль работает как от собственного встроенного элемента питания, так и от внешнего. Встроенный элемент питания обеспечивает работу модуля в течение заявленного срока службы при допускаемых условиях хранения и его эксплуатации в рабочем диапазоне температуры окружающей среды.


Продукция: Счетчик воды
Диаметр условного прохода: 100 мм
Вид водоснабжения: для холодной воды

Есть вопросы? Задайте их нашему менеджеру! 8-800-700-80-70
Характеристики
  • Характеристики
  • Документация
Модификация
МЕТЕР ВТ
Диаметр условного прохода
100 мм
Вид водоснабжения
для холодной воды
Диапазон температуры измеряемой среды
от +5 ⁰С до +40 ⁰С
Максимальное рабочее давление, МПа
1.6 МПа
Способ присоединения
фланцевое
Материал корпуса
чугун
Монтажная длина счетчика, мм
250 мм
Уплотнительные прокладки
Да
Турбинный
Да
Метрологический класс
класс B
Порог чувствительности
0.4
Минимальный расход Qmin, м³/ч
0.8 м³/ч
Переходный расход Qt, м³/ч
1.28 м³/ч
Номинальный расход Qn, м³/ч
150 м³/ч
Максимальный расход Qmax, м³/ч
240 м³/ч
«Умный» счетчик воды
Нет
Интерфейс передачи данных
Импульсный выход
Цена импульса, л/имп
100
Степень защиты
IP68
