Счетчик воды МЕТЕР ВК-25Г (МДИ)

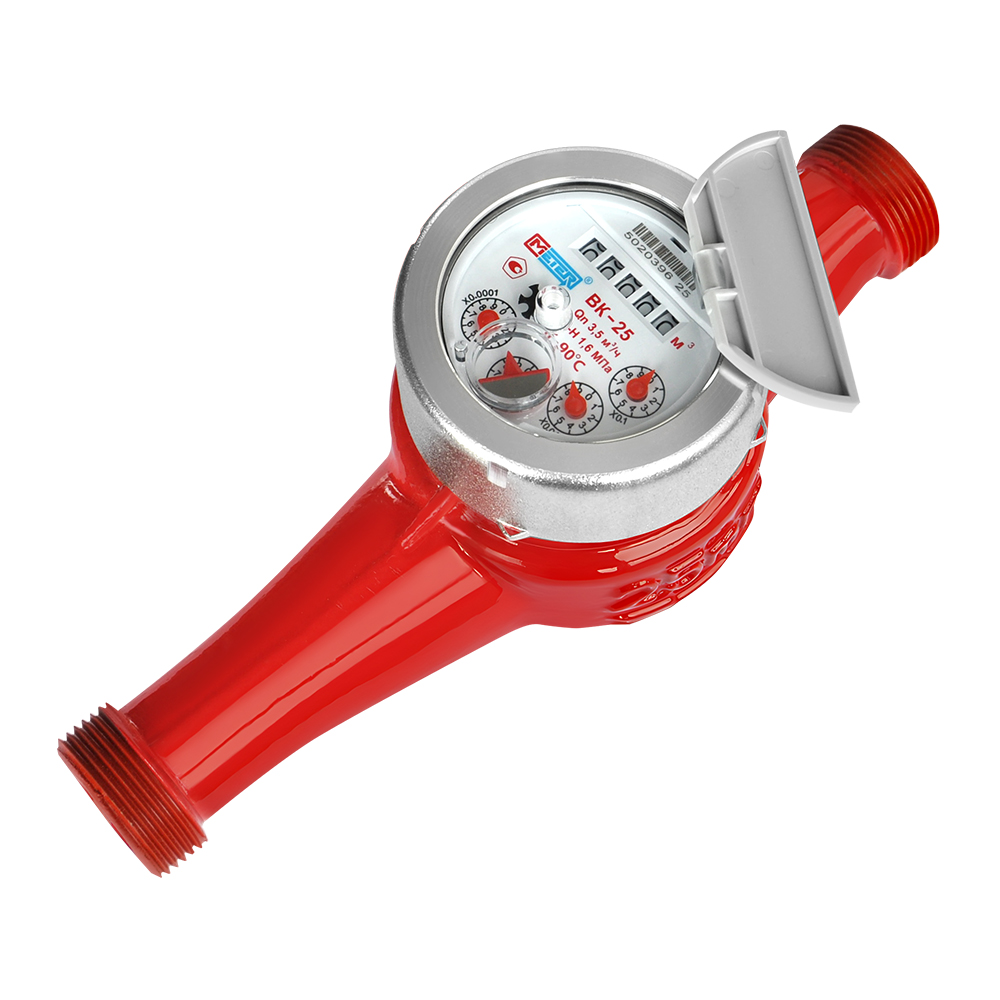

Счетчик воды крыльчатый МЕТЕР ВК-25Г МДИ (многострунный, судоходный) предназначен для измерения объёма горячей воды, протекающей по трубопроводу, при температуре от 40°С до 90°С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см2).

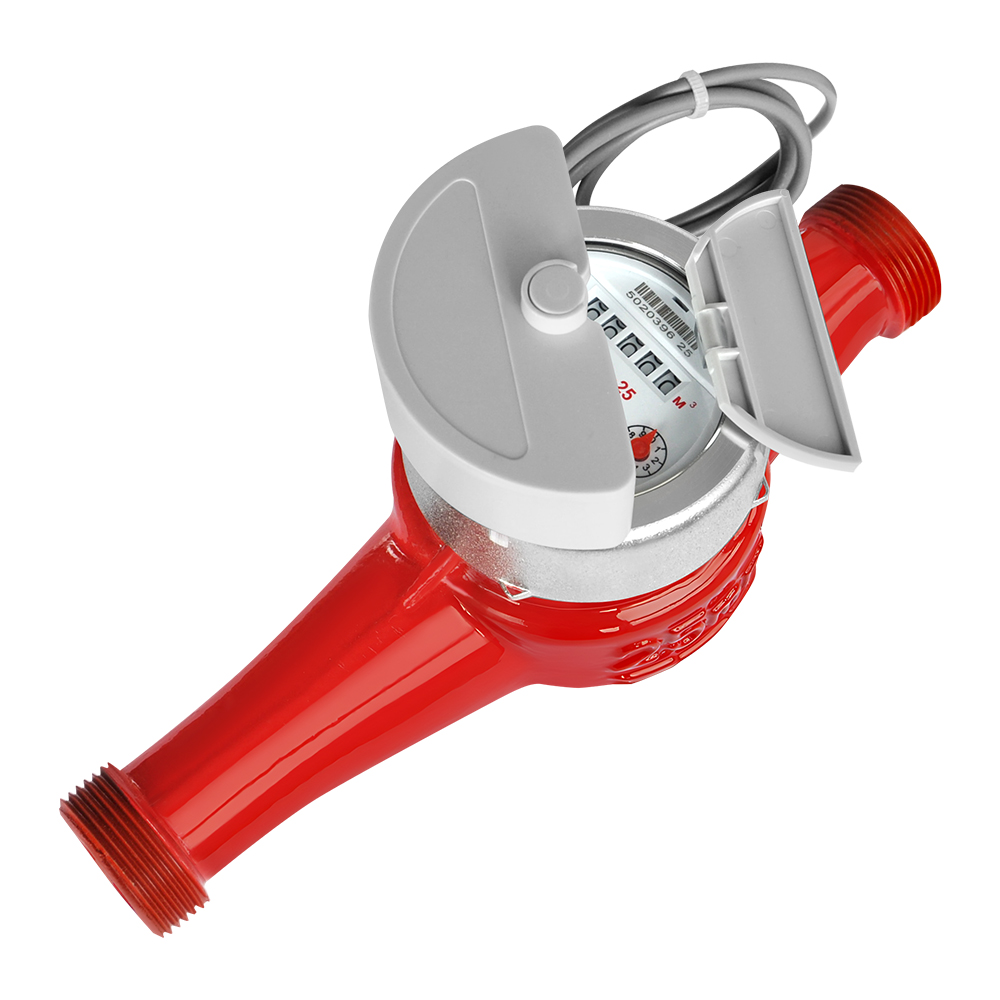

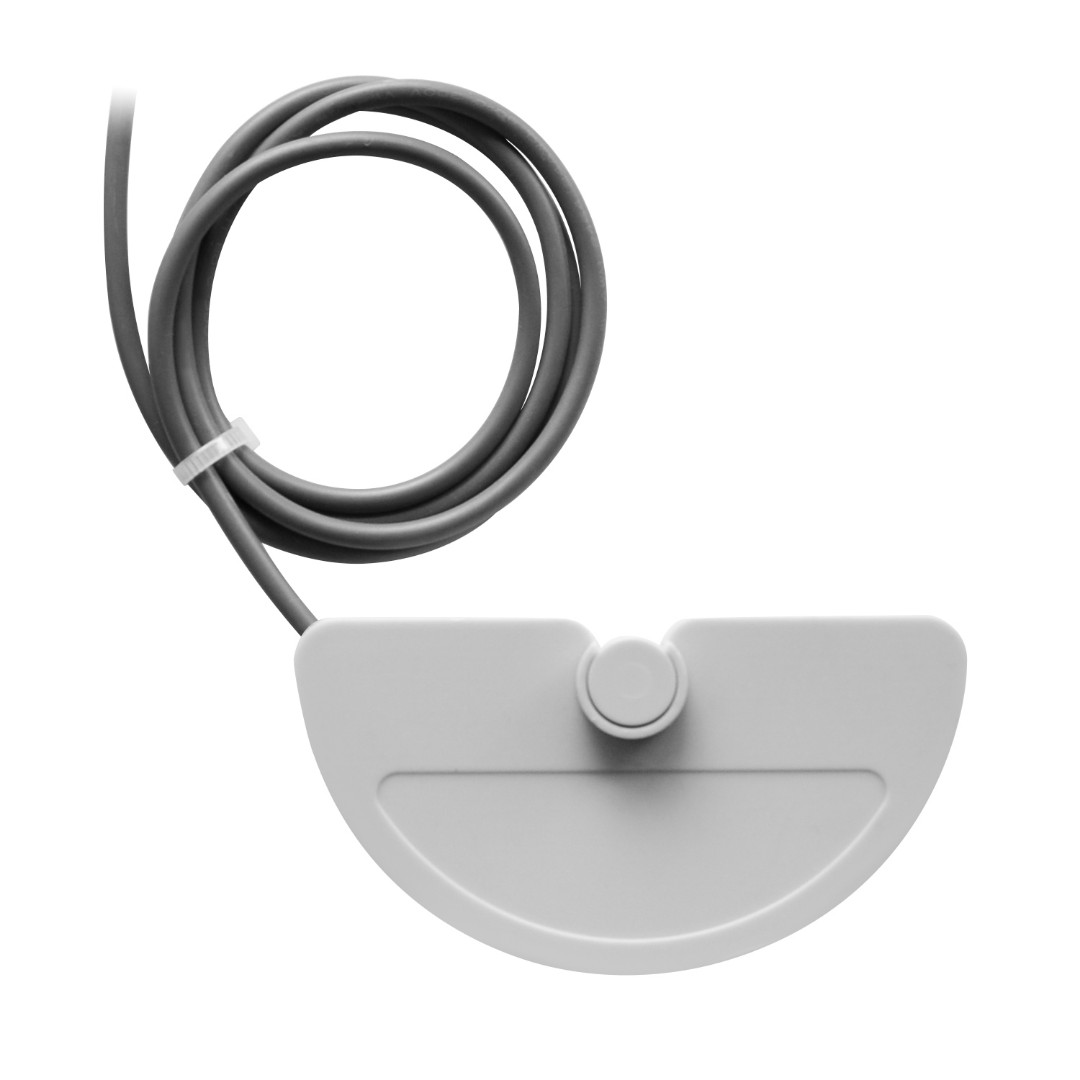

Оснащен модулем датчика импульсов (МДИ), предназначен для дистанционной передачи данных в автоматизированную систему учета энергоресурсов. Цена импульса 0,01 м3/имп. Принцип действия модуля - индукционный, заключается в определении количества оборотов и направления вращения (соответствующего прямому или обратному поток воды) металлического сектора, штатно установленного на стрелочном указателе счетного механизма. Зафиксировав оборот металлического сектора, модуль генерирует импульс на одном из импульсных выходов.

Модуль имеет два импульсных выхода:

  • - Первый выход выдает импульсы пропорционально объему воды, протекшему в прямом направлении;
  • - Второй выход выдает импульсы пропорционально объему воды, протекшему в обратном направлении.

Модуль работает как от собственного встроенного элемента питания, так и от внешнего. Встроенный элемент питания обеспечивает работу модуля в течение заявленного срока службы при допускаемых условиях хранения и его эксплуатации в рабочем диапазоне температуры окружающей среды.


Продукция: Счетчик воды
Диаметр условного прохода: 25 мм
Вид водоснабжения: для горячей воды

Есть вопросы? Задайте их нашему менеджеру! 8-800-700-80-70
Характеристики
  • Характеристики
  • Документация
Модификация
МЕТЕР ВК
Диаметр условного прохода
25 мм
Вид водоснабжения
для горячей воды
Диапазон температуры измеряемой среды
от +40 ⁰С до +90 ⁰С
Сухоходный
Да
Максимальное рабочее давление, МПа
1.6 МПа
Способ присоединения
резьбовое
Материал корпуса
латунь
Монтажная длина счетчика, мм
260 мм
Тип присоединительной резьбы счетчика
1 1/4"
Комплект монтажных частей
да
Многоструйный
Да
Метрологический класс
класс B
Порог чувствительности
0.035
Минимальный расход Qmin, м³/ч
0.07 м³/ч
Переходный расход Qt, м³/ч
0.28 м³/ч
Номинальный расход Qn, м³/ч
3.5 м³/ч
Максимальный расход Qmax, м³/ч
7.0 м³/ч
«Умный» счетчик воды
Нет
Интерфейс передачи данных
Импульсный выход
Цена импульса, л/имп
10
Степень защиты
IP67
